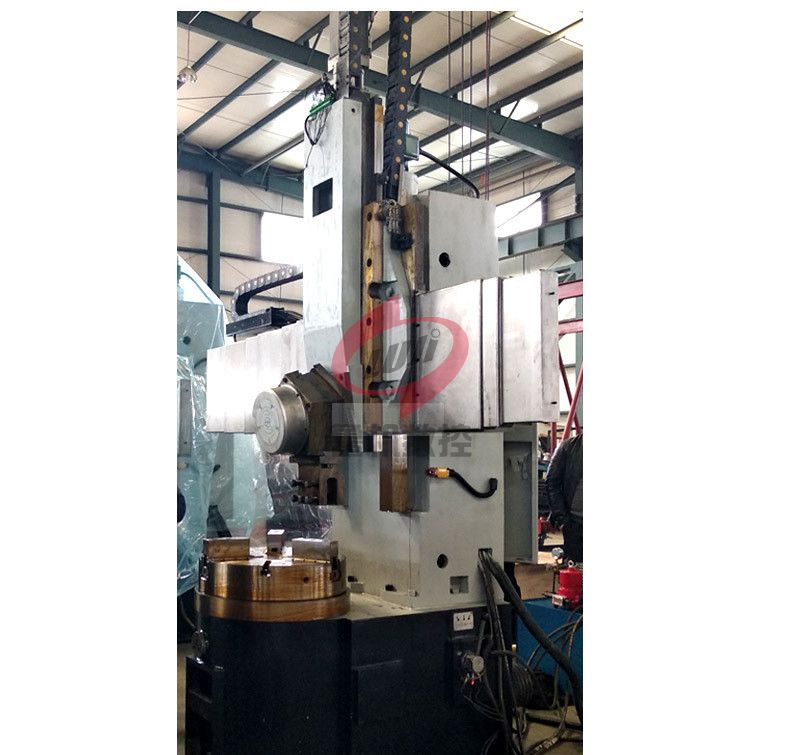

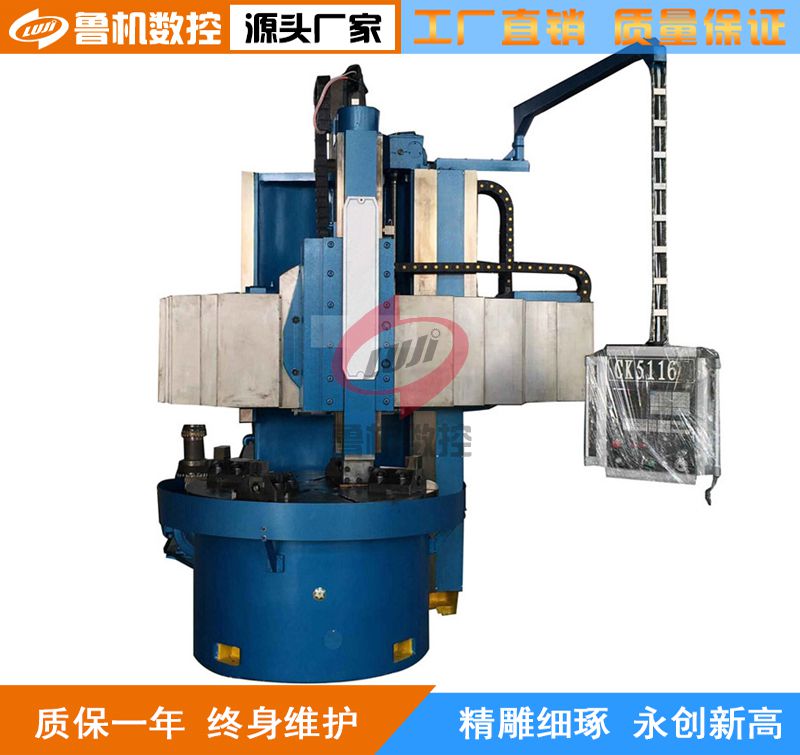

數控立式車床CK51
數控立式機床是一種性能良好，工藝范圍廣泛，生產效率高的先進設備，適用于各行業的機械加工?？捎糜趦?nèi)外圓柱面，內外圓錐面，切槽，圓弧面及各種曲線面，螺紋的粗和精加工。
立即咨詢
聯系熱線
17663205888
◆數控立式機床是一種性能良好，工藝范圍廣泛，生產效率高的先進設備，適用于各行業的機械加工?？捎糜趦?nèi)外圓柱面，內外圓錐面，切槽，圓弧面及各種曲線面，螺紋的粗和精加工。

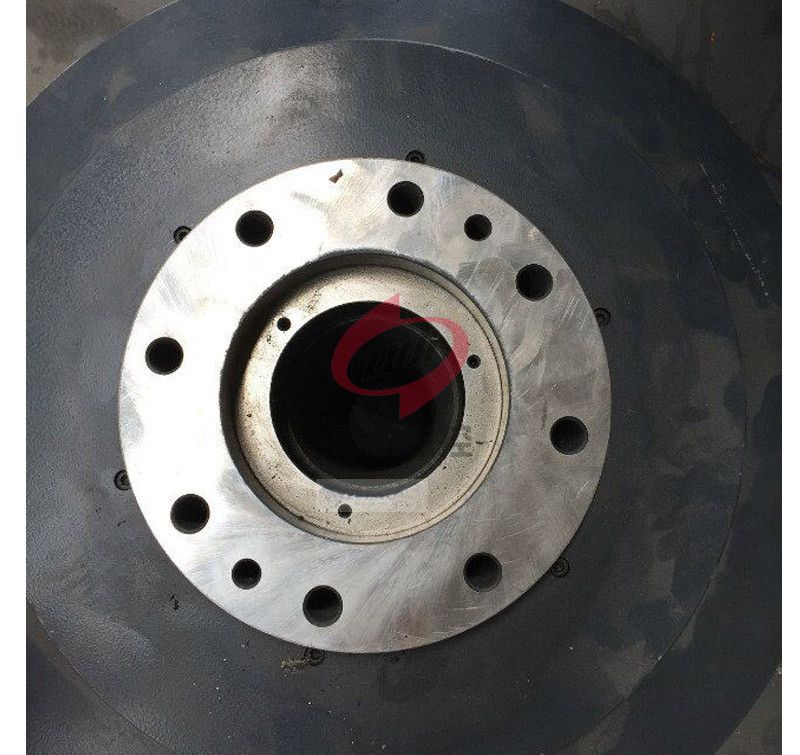

◆工作臺主軸采用了精度可調經向間隙雙列短圓柱滾子軸承定心。軸向采用橫流靜壓導軌。使工作臺具有旋轉精度高，承載能力大，熱變形小的特點。
◆機床進給采用交流伺服電機，滾珠絲杠傳動，橫梁垂直刀架配有封閉護罩，增加了機床的安全性，宜人性。
◆機床的主傳動由交流電機驅動。經16級主軸變速機構。實現了工作臺轉速范圍。
◆數控系統根據用戶需求，可選用進口或國產配置。CK51A系列不帶罩殼，CK51B系列加罩殼，排屑，冷卻液回收裝置。
◆立柱，橫梁導軌采用高頻淬火，淬火硬度HRC-55度
| 技術參數 | Specification | 單位 | CK5116A/B*H/5 | CK5120A/B*H/8 |
| 更大車削面積 | Max. turning | Mm | 1600 | 2000 |
| Diameter | ||||
| 工作臺直徑 | Table diameter | Mm | 1400 | 1800 |
| 更大工件高度 | Max. height of workpiece | Mm | 1000/1400 | 1250/1400 |
| 更大工件重量 | Max. weight of workpiece | T | 5 | 8 |
| 工作臺更大扭轉 | Max. torque | KN.m | 30 | 40 |
| Of table | ||||
| 工作臺轉速范圍 | Range of table speeds | r/min | 5-160 | 3.2-100 |
| 垂直刀架更大切削力 | Max. cutting force of | KN | 22 | 22 |
| rail head | ||||
| 垂直刀架搬度極限 | Swivel of rail head | |||
| 刀架進給量范圍 | Range of feed rates | Mm/min | 0.1-500 | 0.1-500 |
| 垂直刀架水平行程 | Horizontal travel of railhead | Mm | 915 | 1050 |
| 垂直刀架滑枕行程 | Ram trave of rail head | Mm | 800 | 800 |
| 刀架快速移動速度 | Raoid traverse od tool head | Mm/min | 4000 | 4000 |
| 橫梁升降速度 | Elevating speed of cross rail | Mm/min | 440 | 440 |
| 刀桿截面尺寸 | Height of tool bar section | Mm | 30*40 | 30*40 |
| 主電機功率 | Power of main motor | KW | 30 | 30 |
| 機床外形尺寸 | Overall dimensions | Mm | 2800*2700*3870 | 3200*2800*4000 |
| 5000*3400*4000 | 5400*3400*4000 | |||
| 機床重量 | Weight of | t | 12/13.5 | 17/18.5 |
| machine |
